PROBLEMA #1: (6 puntos)
Teniendo un polígono de 7 lados con los valores dados para las proyecciones corregidas, elaborar el cuadro con dichos valores, puntos y lados correspondientes. Y con el valor para las coordenadas del punto #1, ejecutar el cálculo del área del polígono (con 4 decimales) y la respectiva comprobación de coordenadas en el punto #1.
Se hacen dos sumatorias diagonales de las coordenadas,· Σ A (de izquierda a derecha)
· Σ B (de derecha a izquierda)
Los resultados de las sumatorias son:
Totales:
Ahora se calcula el área con la siguiente fórmula:
PROBLEMA #2: (5 puntos)
¿Cuál es el valor de la vista intermedia en 6?
Con los datos que se tienen se procedió a:
· Construir la libreta
· Luego, se busca la altura del instrumento 1, con la fórmula:
¿Cuál es el valor de la vista intermedia en 6?
Con los datos que se tienen se procedió a:
· Construir la libreta
· Luego, se busca la altura del instrumento 1, con la fórmula:

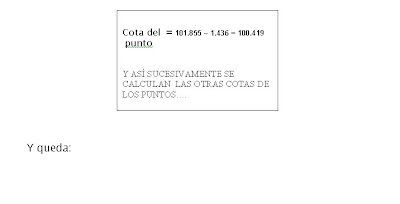

· Para buscar las cotas de los demás puntos, utilizamos la fórmula anterior, pero despejamos la cota del punto:
· Luego, se utiliza la misma fórmula para hallar la altura del instrumento 2 (es decir la que corresponde a la vista de atrás del punto 4) y para hallar las cotas que faltan.
· Cómo falta la vista intermedia correspondiente al punto 6, lo que se hace es promediar las cotas del punto 5 y 7 , y se obtiene la cota del punto 6.· Finalmente, teniendo la cota del punto 6 y la altura del instrumento hallamos la vista intermedia en 6
PROBLEMA #3: (9 puntos)
